Plotagem Avançada

Plotagem Avançada#

Vamos agora considerar tipos de gráficos um pouco mas avançado

import numpy as np
import matplotlib.pyplot as plt

Alterando Ticks no Matplotlib#

No Matplotlib, os ticks são as marcas que aparecem nos eixos de um gráfico. Elas ajudam a mostrar as escalas e os valores representados no gráfico. Você pode personalizar esses ticks para ajustar a aparência dos eixos, melhorar a legibilidade do gráfico ou adaptar a visualização às suas necessidades.

O Matplotlib oferece funções para modificar os ticks nos eixos x e y. Você pode ajustar os valores, rótulos e até mesmo o intervalo entre os ticks.

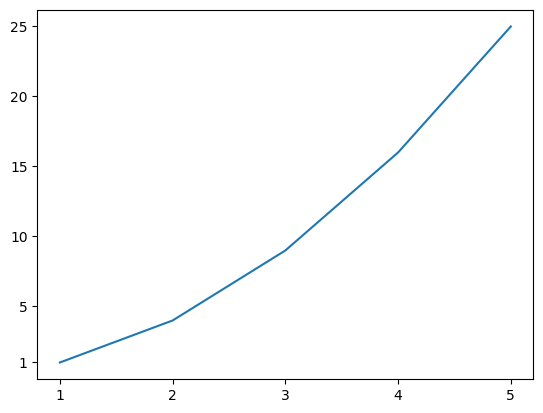

Se você estiver trabalhando com um gráfico criado com plt.subplots(), pode usar os métodos set_xticks() e set_yticks() para definir manualmente os valores dos ticks.

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [1, 4, 9, 16, 25]

fig, ax = plt.subplots()

ax.plot(x, y)

# Definindo manualmente os valores dos ticks
ax.set_xticks([1, 2, 3, 4, 5])
ax.set_yticks([1, 5, 10, 15, 20, 25])

plt.show()
../_images/6d81074e57f5fa10297d63f30fd9a05cb572596b634f66044e4de20c4efffe34.png

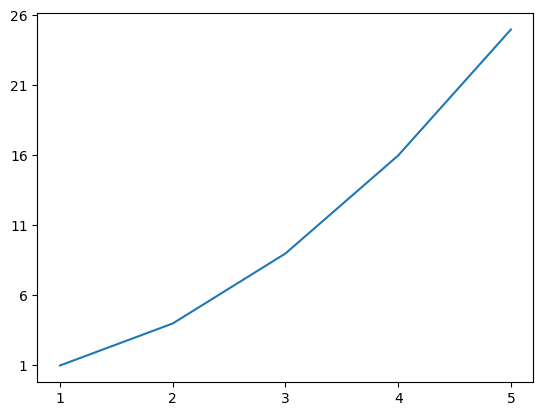

Se você deseja que os ticks apareçam em intervalos específicos, pode definir os intervalos manualmente utilizando range() ou outra lógica.

fig, ax = plt.subplots()

ax.plot(x, y)

# Alterando os ticks do eixo X para aparecerem a cada 1 unidade
ax.set_xticks(range(1, 6, 1))

# Alterando os ticks do eixo Y para aparecerem a cada 5 unidades
ax.set_yticks(range(1, 30, 5))

plt.show()
../_images/3155ed3af3130f2df33e59159596e835363921c20976ad1c6fcd2baf7caa3fd3.png

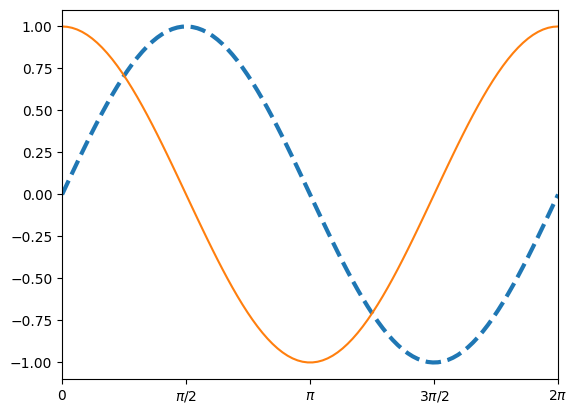

Os rótulos dos ticks também podem ser personalizados com os métodos set_xticklabels() e set_yticklabels(). Você pode passar uma lista de novos rótulos como segundo argumento.

x = np.linspace(0,2*np.pi,100)

fig = plt.figure()
ax = fig.add_subplot(111)
ax.plot(x, np.sin(x), linestyle="--", linewidth=3.0)
ax.plot(x, np.cos(x), linestyle="-")
ax.set_xlim(0.0, 2.0*np.pi)

ax.set_xticks([0, 0.5*np.pi, np.pi, 3*np.pi/2, 2*np.pi])
ax.set_xticklabels(['$0$', '$\\pi/2$', '$\\pi$', '$3 \\pi /2$', '$2 \\pi$'])

plt.show()
../_images/77deb5bad73c50e50ff5e769816c4429e5a8a0c2b736ee6a6b789ce7220d41bc.png

Eixos logarítmicos#

Em muitos casos, os dados podem variar em uma grande escala, o que pode tornar difícil a visualização de certos padrões em gráficos com escalas lineares. Uma solução comum é usar eixos logarítmicos, onde as distâncias entre os valores aumentam de forma exponencial, permitindo que variações em escalas grandes se tornem mais evidentes.

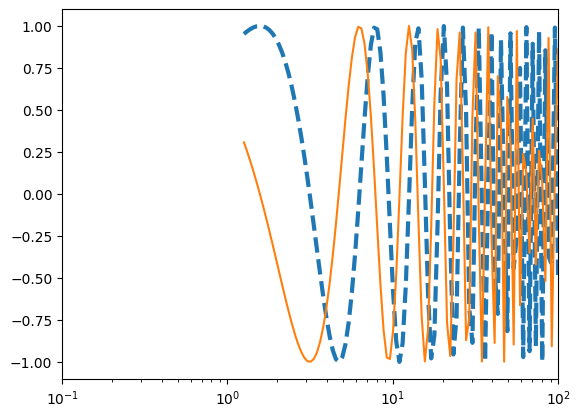

No Matplotlib, podemos facilmente transformar a escala de um eixo para logarítmica usando os métodos set_xscale() e set_yscale(). Esses métodos permitem definir a escala de um eixo como “log”, o que faz com que os valores do eixo sejam representados em uma escala logarítmica.

x = np.logspace(0.1, 2, 100)  # Gera valores logaritmicamente espaçados

fig = plt.figure()
ax = fig.add_subplot(111)

# Plota uma função qualquer
ax.plot(x, np.sin(x), linestyle="--", linewidth=3.0)
ax.plot(x, np.cos(x), linestyle="-")

# Define o eixo X como logarítmico
ax.set_xscale('log')

# Define os limites do eixo X
ax.set_xlim([0.1, 100])

# Define os ticks no eixo X
ax.set_xticks([0.1, 1, 10, 100])

# Define os rótulos dos ticks no eixo X
ax.set_xticklabels(['$10^{-1}$', '$10^{0}$', '$10^{1}$', '$10^{2}$'])

# Exibe o gráfico
plt.show()
../_images/639cc1126569511e679b306ff8ad4577bd6b426f3bcf025a67190b30f65e1c78.png

É importante evidenciar que como o logaritmo de valores negativos ou zero não é definido, ao usar escalas logarítmicas, é importante garantir que os dados não incluam tais valores.

Para aplicar uma escala logarítmica ao eixo y, basta usar o método set_yscale('log'). Isso pode ser útil quando os dados no eixo y têm uma grande variação de valores, mas permanecem positivos.

Barras de erro#

Para experimentos, frequentemente temos erros associados aos valores de \(y\). Aqui, criamos alguns dados e adicionamos um pouco de ruído a eles, depois os plotamos com erros.

def y_experimento(a1, a2, sigma, x):
    """" retorna os dados experimentais de forma linear + aleatória
        a1 é o intercepto, a2 é a inclinação, e sigma é o erro """


    N = len(x)

    # randn fornece amostras da distribuição "normal padrão"
    r = np.random.randn(N)
    y = a1 + a2*x + sigma*r
    return y

N = 40
x = np.linspace(0.0, 100.0, N)
sigma = 25.0*np.ones(N)
y = y_experimento(10.0, 3.0, sigma, x)

fig = plt.figure()
ax = fig.add_subplot(111)
ax.errorbar(x, y, yerr=sigma, fmt="o")

<ErrorbarContainer object of 3 artists>
../_images/03fd96c5c64d777102126743f36941b8fc74b1d1c83eb6a0dbec132bb31df0ad.png

Anotações#

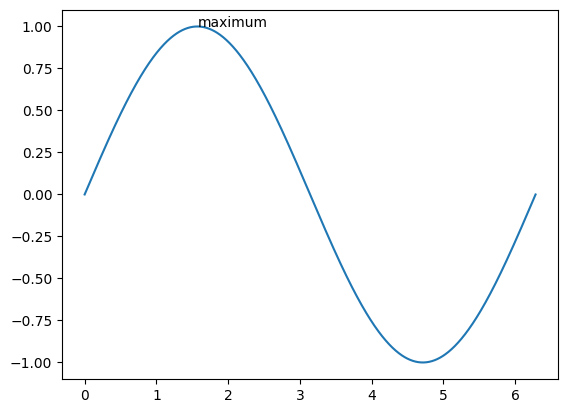

Adicionar texto e anotações é fácil

xx = np.linspace(0, 2.0*np.pi, 1000)

fig = plt.figure()
ax = fig.add_subplot(111)
ax.plot(xx, np.sin(xx))
ax.text(np.pi/2, np.sin(np.pi/2), "maximum")
plt.show()
../_images/67e59a3fb2f881fe10f765f8354170a585b05a03ba2b0079280f21e622085ec0.png

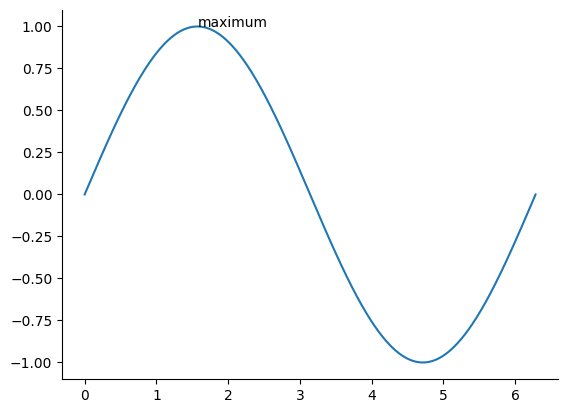

Também podemos desativar as «margens» superior e direita

ax.spines['right'].set_visible(False)
ax.spines['top'].set_visible(False)
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')
fig
../_images/7097622992a8453ac221cbee638d82e22707f4f726a1f8513c3dac0231d24f61.png

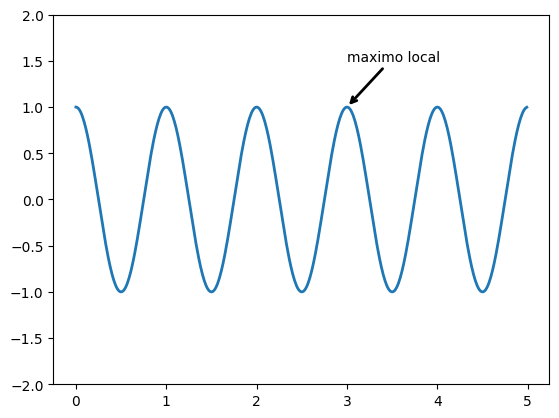

Podemos usar arrowprops para adicionar uma seta a um gráfico com uma cor personalizada:

t = np.arange(0.0, 5.0, 0.01)
s = np.cos(2*np.pi*t)

plt.plot(t, s, lw=2)

plt.annotate('maximo local',
             xy=(3, 1), # Ponto em que a seta aponta (no gráfico)
             xytext=(3, 1.5), # Localização do texto da anotação
             arrowprops=dict(facecolor='black', arrowstyle='->', linewidth=2),
             )

plt.ylim(-2, 2)
plt.show()
../_images/dad98d7294c256806dad70258d15f83e6bf56f0839500e54f67b3e4c1a1d5e4d.png

Gráficos de superfície#

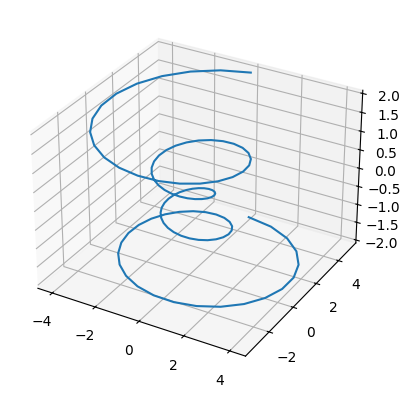

O Matplotlib não lida com dados 3D reais (ou seja, x, y, z + um valor), mas ele pode plotar superfícies 2D e linhas em 3D.

from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
ax = plt.axes(projection="3d")

# parametric curves
N = 100
theta = np.linspace(-4*np.pi, 4*np.pi, N)
z = np.linspace(-2, 2, N)
r = z**2 + 1

x = r*np.sin(theta)
y = r*np.cos(theta)

ax.plot(x,y,z)

[<mpl_toolkits.mplot3d.art3d.Line3D at 0x7f271442a410>]
../_images/9cba2fe28f5c454d050732f8d04e7ab053741a3f821656a99e30e51e9211daf3.png

Histogramas#

Um histograma é uma representação gráfica que mostra como os dados estão distribuídos ao dividir o intervalo dos dados em bins (caixas) e contar quantos valores estão em cada bin. Ele é útil para visualizar a frequência de ocorrência de diferentes intervalos de valores em um conjunto de dados.

No Python, o matplotlib fornece a função hist() para criar histogramas.

Podemos interpretar os argumentos da seguinte forma

  • density=True para obter a normalização correta (área igual a 1)

  • data: dados a serem visualizados.

  • bins=30: número de intervalos (bins) no histograma. Mais bins trazem mais detalhes.

  • color='blue': cor das barras do histograma.

  • edgecolor='black': cor das bordas das barras.

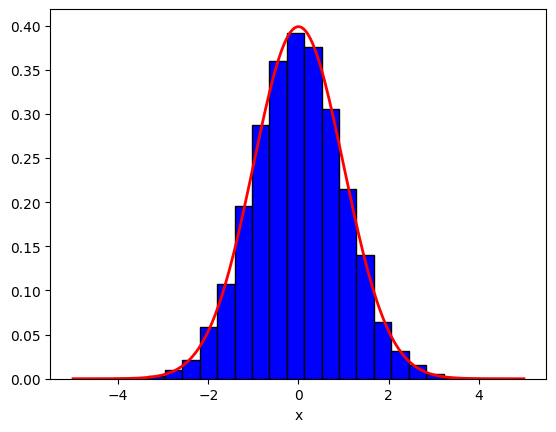

Aqui geramos vários números aleatórios normalizados por uma gaussiana e fazemos um histograma. A distribuição de probabilidade deve coincidir com

\[y(x) = \frac{1}{\sigma \sqrt{2\pi}} e^{-x^2/(2\sigma^2)}\]
N = 10000
r = np.random.randn(N)

fig = plt.figure()
ax = fig.add_subplot(111)
ax.hist(r, density=True, bins=20, color='blue', edgecolor='black')

x = np.linspace(-5,5,200)
sigma = 1.0
ax.plot(x, np.exp(-x**2/(2*sigma**2))/(sigma*np.sqrt(2.0*np.pi)),
         c="r", lw=2)
ax.set_xlabel("x")

plt.show()
../_images/4e95be51489a64e82bc0127f99f6536c6505f68c793964bc2d7baa86154c142c.png

Padrões: matplotlib rc#

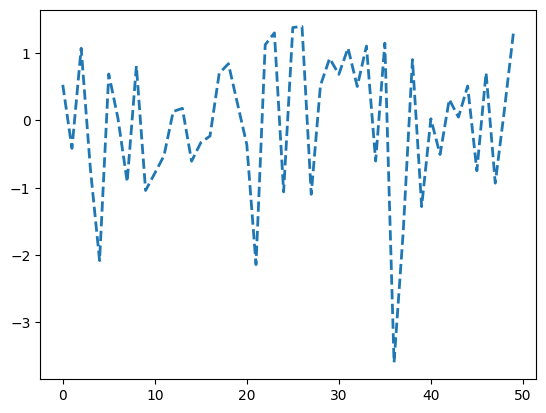

Você pode especificar opções gráficas padrão que serão usadas em todos os seus gráficos nesse script/notebook. Isso é feito através de rcParams. Por exemplo:

import matplotlib as mpl

mpl.rcParams['lines.linewidth'] = 2
mpl.rcParams['lines.linestyle'] = '--'


data = np.random.randn(50)
plt.plot(data)

[<matplotlib.lines.Line2D at 0x7f27145c9350>]
../_images/a91febd53f73ade013d0aea35cb3db511acbd74b8f1f144a06806c1efbb06c9f.png

Para voltar a configuração padrão, rodamos:

mpl.rcParams.update(mpl.rcParamsDefault) #Reset

Mais gráficos#

Há muitos projetos novos, alguns construídos sobre o matplotlib, outros independentes. Um objetivo comum para muitos deles é permitir a exploração interativa de dados no navegador. Muitos usam a biblioteca Javascript d3.js para isso.
