Ajuste de Curvas#

import numpy as np
import matplotlib.pyplot as plt

O método de mínimos quadrados é uma técnica amplamente utilizada para ajustar um modelo aos dados experimentais, minimizando a soma dos quadrados dos resíduos

O resíduo quantifica a diferença entre o valor observado \(y_i\) e o valor previsto pela função \(Y(x_i, \{a_j\})\):

\[\Delta_i = Y(x_i, \{a_j\}) - y_i\]

O objetivo é ajustar os parâmetros do modelo \(a_j\) para que a soma dos quadrados dos resíduos seja a menor possível, ou seja minimizar

$$\sum_{i=1}^N (\Delta_i)^2 = \sum_{i=1}^N (Y(x_i, {a_j}) - y_i)^2

No Scipy, podemos usar a função scipy.optimize.leastsq() para resolver problemas de ajuste por mínimos quadrados.

Sintaxe Básica#

scipy.optimize.leastsq(func, x0, args=())

  • func: Função que calcula o resíduo. Ela recebe um conjunto de parâmetros do modelo e retorna o vetor de resíduos.

  • x0: Estimativa inicial para os parâmetros a serem otimizados.

  • args: Argumentos adicionais passados para a função func.

Observe que é a função resíduo que aparece como argumento do scipy.optmize

A função retorna dois valores:

  • O primeiro argumento consiste nos Parâmetros otimizado, ou seja, os valores dos parâmetros do modelo que minimizam a soma dos quadrados dos resíduos.

  • O segundo valor retornado retorna um código de término que pode ser interpretado da seguinte maneira:

    • 1 \(\rightarrow\) Convergência bem-sucedida, ou seja, a função encontrou uma solução ótima e o processo de otimização terminou corretamente.

    • 2 \(\rightarrow\) A solução não convergiu, mas o número máximo de iterações foi alcançado.

    • 3 \(\rightarrow\) A solução não convergiu e ocorreu um erro devido a uma falta de progressão significativa entre iterações sucessivas.

    • 4 \(\rightarrow\) Outro tipo de erro ou falha no processo de otimização.

Vamos ilustrar a aplicação com um exemplo, primeiro vamos exibir uma série de pontos e fazer o gráfico deles

import scipy.optimize as opt

x = np.array([4.0, 4.2, 4.5, 4.7, 5.1, 5.5, 5.9, 6.3, 6.8, 7.1])
y = np.array([102.56, 113.18, 130.11, 142.05, 167.53, 195.14, 224.87, 256.73, 299.50, 326.72])

fig, ax = plt.subplots()
ax.scatter(x,y)

<matplotlib.collections.PathCollection at 0x7ff6b3faac10>
../_images/020ff64d8edc3d1dfa7b7dec2a2b6fa019506e59b335b685ed00bd3e8185c942.png

Vamos agora definir a função que descreve o modelo bem como a função resíduo (vamos considerar que a função é ajustada por um polinômio de ordem 2)

# Função de modelo (quadrática)
def modelo(params, x):
    a, b, c = params
    return a * x**2 + b * x + c

# Função de resíduo
def resido(params, x, y):
    return modelo(params, x) - y

# Usando o método dos mínimos quadrados para otimizar os parâmetros
a_fit, flag = opt.leastsq(resido, [1,1,1], args=(x, y))

Observe que a função .leastsqretorna dois valores, o primeiro sendo os parametros ajustados e o segundo uma flag sobre a convergência do método

print(a_fit)
print(flag)

[ 6.61821102 -1.14352447  1.23556335]
1

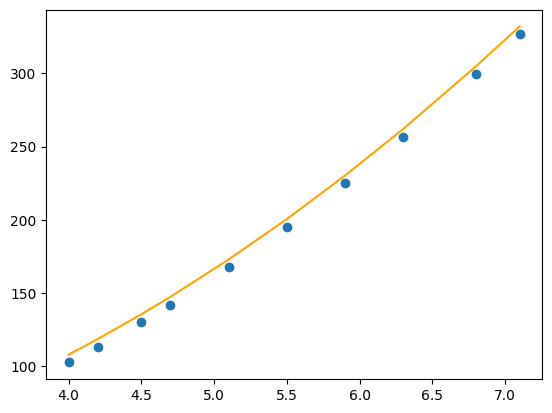

fig, ax = plt.subplots()

ax.scatter(x,y)
ax.plot(x, a_fit[0]*x*x + a_fit[1]*x +  a_fit[0], color = 'orange' )

[<matplotlib.lines.Line2D at 0x7ff6b57a5850>]
../_images/6dcdca5fc3b1c3a3df904a2327e59e75071295e8da38203cbc8fd07cbd05325c.png

Vamos considerar outro exemplo agora, onde a função que iremos ajustar que iremos utilizar é do tipo não linear

\[ f(x) = a_0 e^{-a_1 x}\]

onde os dados estão descrito abaixos:

x = np.array([-1.0, -0.7, -0.4, -0.1, 0.2, 0.5, 0.8, 1.0])
y = np.array([36.547, 17.264, 8.155, 3.852, 1.820, 0.860, 0.406, 0.246])

fig, ax = plt.subplots()
ax.scatter(x,y)

<matplotlib.collections.PathCollection at 0x7ff6d098f4d0>
../_images/2a3caa3184d5388a4f4d3f4a2764b09fce984fe66215e7002fef811e3043e81c.png

Definindo as funções do modelo e residuo temos

# Função de modelo (não linear)
def modelo(params, x):
    a0, a1 = params
    return a0 * np.exp(- a1 * x)

# Função de resíduo
def resido(params, x, y):
    return modelo(params, x) - y

Assim, utilizando .leastsq, obtemos os parametros que melhores ajustam e a flag.

a0, a1 = 1, 1
a_fit, flag = optimize.leastsq(resido, [a0, a1], args=(x, y))

print(flag)
print(a_fit)

---------------------------------------------------------------------------
NameError                                 Traceback (most recent call last)
Cell In[10], line 2
      1 a0, a1 = 1, 1
----> 2 a_fit, flag = optimize.leastsq(resido, [a0, a1], args=(x, y))
      4 print(flag)
      5 print(a_fit)

NameError: name 'optimize' is not defined

Importante

O código 3 indica que a otimização não convergiu completamente, geralmente devido à falta de progresso significativo nas iterações. Isso pode ocorrer por um chute inicial inadequado, modelo mal condicionado ou dados insuficientes. No entanto, é possível obter um bom ajuste mesmo com esse código, pois o modelo pode já estar minimizando adequadamente o resíduo, embora o algoritmo não tenha convergido de maneira ideal. É importante avaliar o ajuste visualmente e verificar se os parâmetros ajustados são razoáveis para o problema.

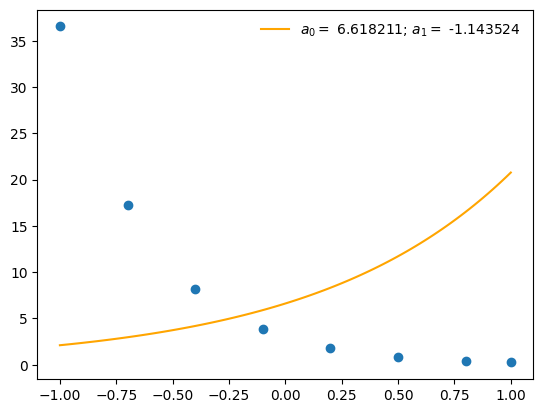

fig, ax = plt.subplots()

xx = np.linspace(-1,1,100)

ax.plot(xx, a_fit[0]*np.exp(- a_fit[1]*xx),
           label=r"$a_0 = $ %f; $a_1 = $ %f" % (a_fit[0], a_fit[1]),
           color = 'orange')

ax.scatter(x,y)

ax.legend(numpoints=1, frameon=False)

<matplotlib.legend.Legend at 0x7ff6b3fba250>
../_images/5d01244dc00c8d1c2a83da82223b29046d66d804743f99c0d9dd72e8ed582e79.png
